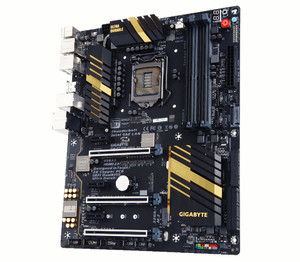

Материнская плата GigaByte GA-Z170X-UD5 TH

Полное описание

Техническое описание

• Поддержка процессоров Intel® Core™ i7 /Intel® Core™ i5 /Intel® Core™ i3 /Intel® Pentium® /Intel® Celeron® в исполнении LGA1151

Набор микросхем (чипсет)

• Intel® Z170 Express

Подсистема памяти

• 4 DIMM-разъема для модулей ОЗУ DDR4, максимальный объем системной памяти до 64 Гбайт

Двухканальная архитектура памяти

• Поддерживаются модули памяти ECC UDIMM 1Rx8/2Rx8 (функционируют в режиме non-ECC)
• Поддерживаются модули памяти non-ECC UDIMM 1Rx8/2Rx8/1Rx16
• Поддержка профилей модулей памяти XMP (Extreme Memory Profile)
• Поддерживаются модули DDR4 3800(O.C)/3733(O.C)/3666(O.C) /3600(O.C.) /3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 МГц

Графический интерфейс

• Встроенный Graphics Processor+Intel Thunderbolt™ 3 Controller:
• 2 x Intel® Thunderbolt™ 3 с поддержкой DisplayPort 1.2 и Thunderbolt™, максимальное разрешение видео 4096x2304@60 Hz
• Встроенное в ЦП видеоядро + микросхема MegaChips MCDP2800:
• 1 x HDMI, максимальное разрешение 4096x2160@60 Гц.
• Одновременное подключение до 3 дисплеев

Аудиоподсистема

• Аудиокодек Realtek® ALC1150
• Формат представления аудиосигнала: High Definition Audio
• Схема позиционирования аудиосигнала 2/4/5.1/7.1
• Выход цифрового S/PDIF-интерфейса

Сетевой

• LAN-интерфейс
• Контроллер Intel® GbE LAN (10/100/1000 Mбит)

Разъёмы для плат расширения

• Разъем PCIEX4 разделяет ресурсы по полосе пропускания с разъемом M2H_32G. Разъем PCIEX4 становится недоступен для системы, если в разъем M2H_32G установлен SSD-накопитель.
• 1 порт PCI Express x16 (режим работы x16; разъем PCIEX16)
• 1 x порт PCI Express x16 (разъем PCIEX8), функционирует в режиме x8

* Слот PCIEX8 разделяет ресурсы по полосе пропускания с разъемом PCIEX16. Если разъем PCIEX8 задействован, разъем PCIEX16 будет функционировать в режиме x8.

• 1 разъем PCI Express x16, функционирует в режиме x4 (разъем PCIEX4)
• 3 x PCI Express x1 slots
• Все разъемы PCI Express удовлетворяют требованиям спецификации PCI Express 3.0

Масштабируемость видеоподсистемы

• Поддержка NVIDIA® Quad-GPU SLI™ и 2-Way NVIDIA® SLI™
• Поддержка технологии AMD Quad-GPU CrossFireX™ и 3-Way/2-Way AMD CrossFire™

Интерфейсы накопителей

• 1 x M.2 Socket 3 (Socket 3, M key, type 2242/2260/2280 SATA & PCIe x4/x2/x1 SSD support)
• 3 разъема SATA Express
• 6 разъемов SATA 6 Гбит/с
• Поддержка дисковых массивов уровня RAID 0, RAID 1, RAID 5, и RAID 10

Интерфейс USB

• 5 x USB 2.0/1.1 ports (4 на порта на задней панели, 1 порт доступен при подключении USB-разъемов на выносной планке )
• 8 x USB 3.0/2.0 ports (4 на порта на задней панели, 4 порта доступны при подключении USB-разъемов на выносной планке)
• Chipset+GENESYS LOGIC USB 2.0 Hub:

3 x USB 2.0/1.1 ports available through the internal USB headers

• Chipset+Intel® Thunderbolt™ 3 Controller:

2 x USB Type-C™ на задней панели с поддержкой USB 3.1

• 4 разъема для подключения системных вентиляторов
• 1 разъем для подключения питания PCIe
• 8-контактный разъем питания ATX 12 В
• Разъем для вентилятора ЦП
• Группа разъемов фронтальной панели
• 1 кнопка Power
• 1 кнопка Reset
• 24-контактный ATX-разъем
• 2 порта USB 3.0/2.0
• 1 аудио разъем на передней панели
• 2 разъема USB 2.0/1.1
• 1 COM-порт
• 1 перемычка для сброса CMOS
• Площадки для замера напряжений
• 1 кнопка Clear CMOS
• 1 разъем S/PDIF Out
• 6 разъемов SATA 6 Гбит/с
• 1 разъем Trusted Platform Module (TPM)
• Контакт CPU_OPT для подключения дополнительного вентилятора (например, жидкостной системы охлаждения)
• 1 разъем M.2 Socket 3
• 3 разъема SATA Express

Разъемы на задней панели

• 2 x Thunderbolt™3 ports
• 4 порта USB 2.0/1.1
• 1 оптический S/PDIF выход
• 1 порт HDMI
• 4 порта USB 3.0/2.0
• 1 порт PS/2 для подключения клавиатуры и мыши
• Сетевая LAN-розетка RJ-45
• 5 аудио разъемов (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

• Форм-фактор: ATX
• Размеры: 30,5 x 24,4 см
